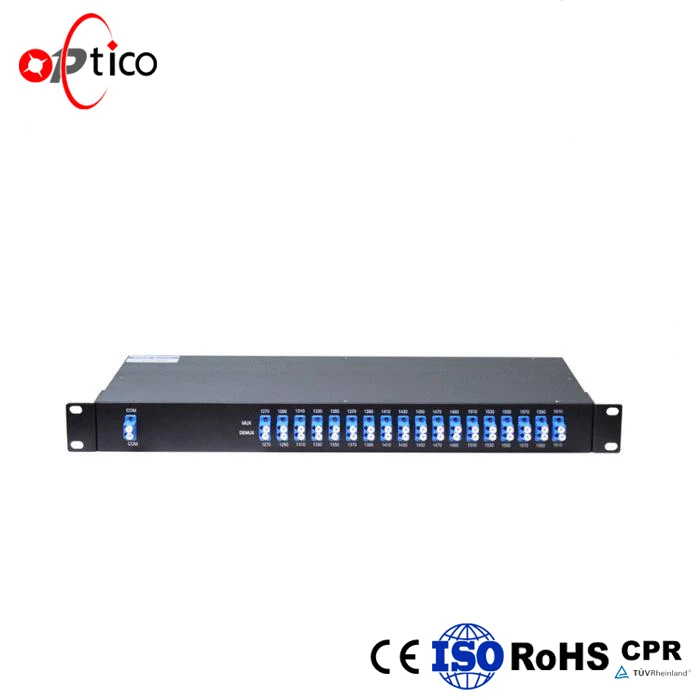

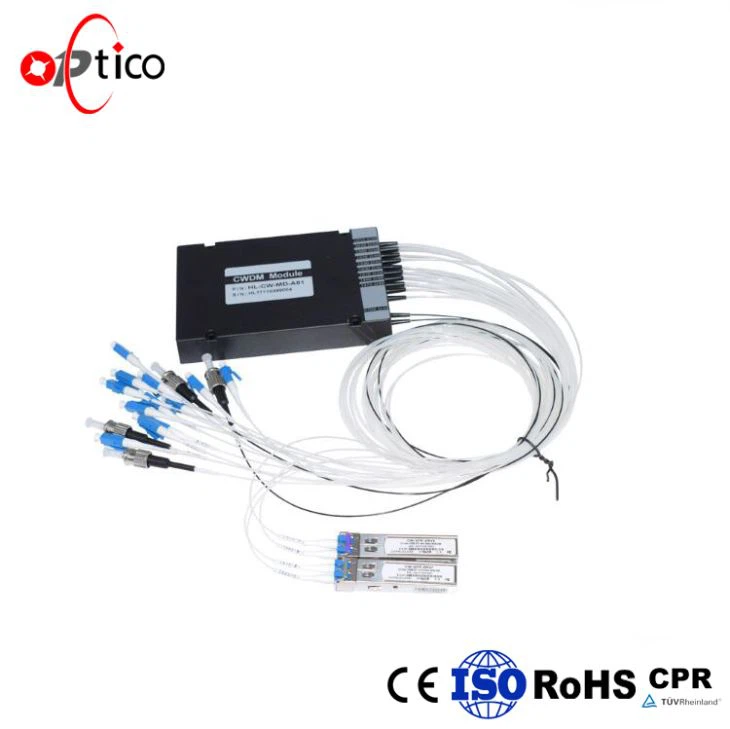

A CWDM Mux/Demux modul egy vagy kétoldalas egymódusú szálon meglehetősen gyakori a teljes sávszélesség kiterjesztéséhez. Nagy stabilitást és megbízhatóságot kínál, és kis csomagmérettel rendelkezik. Működési hullámhossza 1270nm-től 1610nm-ig (1261nm-1611nm), amely teljesen 18 csatornát kínál 20 nm csatornaközzel.
paraméter | 4Ch | 8Ch | 16Ch | 18Ch |
Működési hullámhossz (nm) | 1260~1620 | |||
Csatorna hullámhossza (nm) | 1270 1290,...,1590 1610 vagy 1271 1291,...,1591 1611 | |||
Csatornaköz(nm) | 20 | |||
Csatorna passzsáv (nm) | CWL+/-6,5nm | |||
Beillesztési veszteség(dB) | ≤1.2 | ≤2,7 | ≤3,2 | ≤3,7 |
Csatorna hullámzása(dB) | ≤0,5 | |||
Elkülönítés(dB) | szomszédos | >30 | ||
| Nem szomszédos | >40 | |||
Polarizációs mód diszperziója (PS) | ≤0,2 | |||
Polarizációfüggő veszteség(dB) | ≤0,2 | |||
Közvetlenség(dB) | >45 | |||
Megtérülési veszteség(dB) | >45 | |||
Maximális teljesítmény kezelése(mW) | 500 | |||
Üzemi hőmérséklet(°C) | -5~+70 | |||
Tárolási hőmérséklet(°C) | -40~85 | |||
Szál típusa | G657A1 vagy testreszabott | |||
csatlakozó | LC/PC | |||
Csomag mérete(mm) | 100x80x10 | 120x80x18 | ||
CWDM 8 csatorna funkció:
Alacsony beillesztési veszteség
Magas csatorna izoláció
Nagy megbízhatóság és stabilitás
Alacsony PDL
Kompakt kialakítás
Jó csatorna-csatorna egységesség
Széles működési hullámhossz: 1270nm-1610nm (1261nm~1611nm)
Széles üzemi hőmérséklet: -20 és +70°C között
CWDM 8 csatornaAlkalmazások:
CWDM rendszer
Add/Drop csatorna
PON hálózatok
CATV linkek
| Csatorna száma | Port frissítése | Szál típusa | Szálhossz | Csomag mérete | Csatlakozó típusa | Az első csatorna |
| 4 | egyik sem | 250nm | 1m | 44x28x6 | SC/APC | 1270nm |
| 8 | 1310(+/-50nm) | 900um | 2m | 53,8x28x8 | LC/APC | 1290nm |
| 8+E1 | 1260~1620nm | .... | 50x50x6 | ... | ~ | |
| 8+E2 | Testreszabott | Testreszabott | 1610nm | |||
| 18 |
