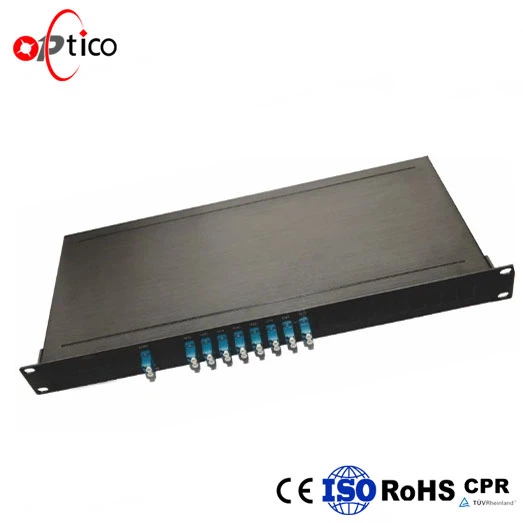

Az OpticoI [39] durva hullámhosszú felosztású multiplexere (CWDM Mux/Demux) vékonyréteg-bevonási technológiát és a nem fluxusos fémkötésű mikrooptikai csomagolás szabadalmaztatott kialakítását használja fel. Alacsony beszúrási veszteséget, nagy csatornaelszigetelést, széles sávot, alacsony hőmérséklet -érzékenységet és epoximentes optikai utat biztosít.
Paraméter | Mértékegység | Érték |
Működési hullámhossz tartomány | nm | 1260~1620 |
Központi hullámhossz | nm | 1470,1490,1510,1530,1550,1570,1590,1610 |
Csatorna tér | nm | 20 |
Csatorna átviteli sáv szélessége | nm | CWL +/-6.5 |
EXP hullámhossz tartomány | 1260~1456.5 | |
Beillesztési veszteség | dB | ≤2.5 |
EXP beillesztési veszteség | dB | ≤2.5 |
Csatorna hullámzása | dB | ≤0.3 |
IzolációA szomszédos csatorna | dB | ≥30 |
Nem szomszédos csatorna | dB | ≥40 |
EXP | ≥15 | |
Irányítás | dB | ≥50 |
Visszatérési veszteség | dB | ≥50 |
PDL | dB | ≤0.20 |
Teljesítménykezelés | mW | ≤300 |
Szál típusa | - | Corning SMF-28e Ultra |
Csatlakozó típusa | - | LC/UPC |
Üzemi hőmérséklet | ℃ | -20~ +70 |
Tárolási hőmérséklet | ℃ | -40 ~ +85 |
Csomag méretei | mm | 1U 19 hüvelykes alváz |
Alkalmazás:
Vonalfigyelés
WDM hálózat
Távközlés
Mobil alkalmazás
Száloptikai erősítő
Acess hálózat
Jellemzők:
Alacsony beszúrási veszteség
Széles hullámhossztartomány
Alacsony áthallás
Nagy stabilitás, nagy megbízhatóság
Epoxi mentes az optikai úton
Reteszelés és nem reteszelés
| Csatorna száma | Szerkezet | Szál hossza | Csatlakozó típusa | Átviteli hullámhossz |
| 4 | Mux | 1m | SC/APC | 1270 nm |
| 8 | Demux | 2m | SC/PC | 1290 nm |
| 16 | Személyre szabott | LC/APC | ~ | |
| 18 | LC/PC | 1610 nm | ||
| N | Személyre szabott | Személyre szabott |
