AWG CWDM4 modul

A CWDM technológia alkalmazása a telekommunikációs hálózatokban nagyon érett. A Nemzetközi Távközlési Unió 18 CWDM csatornát határoz meg 20 nm-es intervallummal 1271-1611 nm sávban. Az adatkommunikációban a CWDM4 szabvány négy hullámhosszat alkalmaz, nevezetesen 1271-1331 nm-t, amelyek közel vannak a G652 egymódusú szál nulla diszperziós pontjához. Data Center 100G Optikai adó-vevő modul, a jelenlegi mainstream csomagolási forma qSFP28, integrált 4 félvezető lézer, optikai detektor tömb és vezető áramköre, valamint passzív CWDM4 alkatrészek. Annak érdekében, hogy a CWDM4 komponenst integrálni lehessen a QSFP28 modulba, a tervezést a lehető legkisebbre kell tenni, és a méretkövetelmény szigorúbb, mint a CCWDM modul (kompakt CWDM modul) a távközlési alkalmazásban.

Cikk	Feltétel/Measue módszer	Jelkép	Egység	Típus
Cikk	Feltétel/Measue módszer	Jelkép	Egység	Mux	Demux
Csatorna		CH		4
Térköz		Spc	Nm	20
CWL	25°C@3dB Közép	λC	Nm	CH1:1271
				CH2:1291
				CH3:1311
				CH4:1331
CWL pontosság	25°C@3dB Közép	△λC	Nm	±1
1dB sávszélesség		BW1dB	Nm	≥12	≥12
3 dB sávszélesség		BW3dB	Nm	≤1T	≤1T
Csatorna unifomitása	Minden csatorna ILmax-ILmin	1. egység	Db	≤0,7
Chip Unifomity	Minden chip ILmax-ILmin	2. egység	Db	≤2	/
Beszúrási veszteség	@Passband±5nm;Beleértve a PDL-t és a szálcsatlakozót	IL	Db	2~3,5	≤2,5
Polarizáció függő veszteség	Passband±1nm	PDL	Db	≤0,5
Fodrozódik	Passband±5nm	R	Db	≤1,0
Visszáruveszteség		RL	Db	≥40
Elkülönítés (szomszédos)	Passband±6.5nm	ISO	Db	/	≥20
Elkülönítés (nem szomszédos)	Passband±6.5nm	ISO	Db	/	≥20
Polarizációs mód diszperziója		PMD	PS	≤0,15	≤0,15
Hőmérséklet-függő veszteség	-50~+85°C	TDL	Db	≤0,2	≤0,2
Hullámhossz-hőstabilitás		WTS	Nm/°C	≤0.012	/
Csatorna hangmagassága			mikrométer	500	250
Bemeneti/kimeneti oldal				Azonos oldal	Ellenkező oldal
Chip mérete	Maximális méret		Mm	≤7,6*4,0	≤10,2*1,6
Forgács magassága			Mm	≤1,3	≤1,0
Üzemi hőmérséklet			°C	-5~+80
Tárolási hőmérséklet			°C	-40~+85

Jellemzők és előnyök

Elegendő működési sávszélesség

A hajlítási sugár nagyon alacsony

A legjobb csatorna konzisztencia

Részletes szerkezeti rajz:

AWG CWDM4 Structure Size

AWG CWDM4 Module

Alkalmazások

Elsősorban optikai modul adójában és vevőkészülékében használják, széles körben használják a 40G, 100G High aktív optikai modulban optikai jel multiplexeléshez és demultiplexinghez.

QSFP+

QSFP28

A CWDM4 optikai adó-vevő modulban két CWDM4 AWG chipre van szükség, az egyik az optikai jelek multiplexeléséhez és továbbításához, a másik pedig az optikai jelek demultiplexálásához és vételéhez. Az adónál a CWDM4 AWG chip elsősorban egyoldalas bemeneti/kimeneti struktúrát alkalmaz, de a vevőnél a demultiplexált hullámhosszakat a fotodetektor érzékeli anélkül, hogy az egymódusú szálhoz csatlakozna.

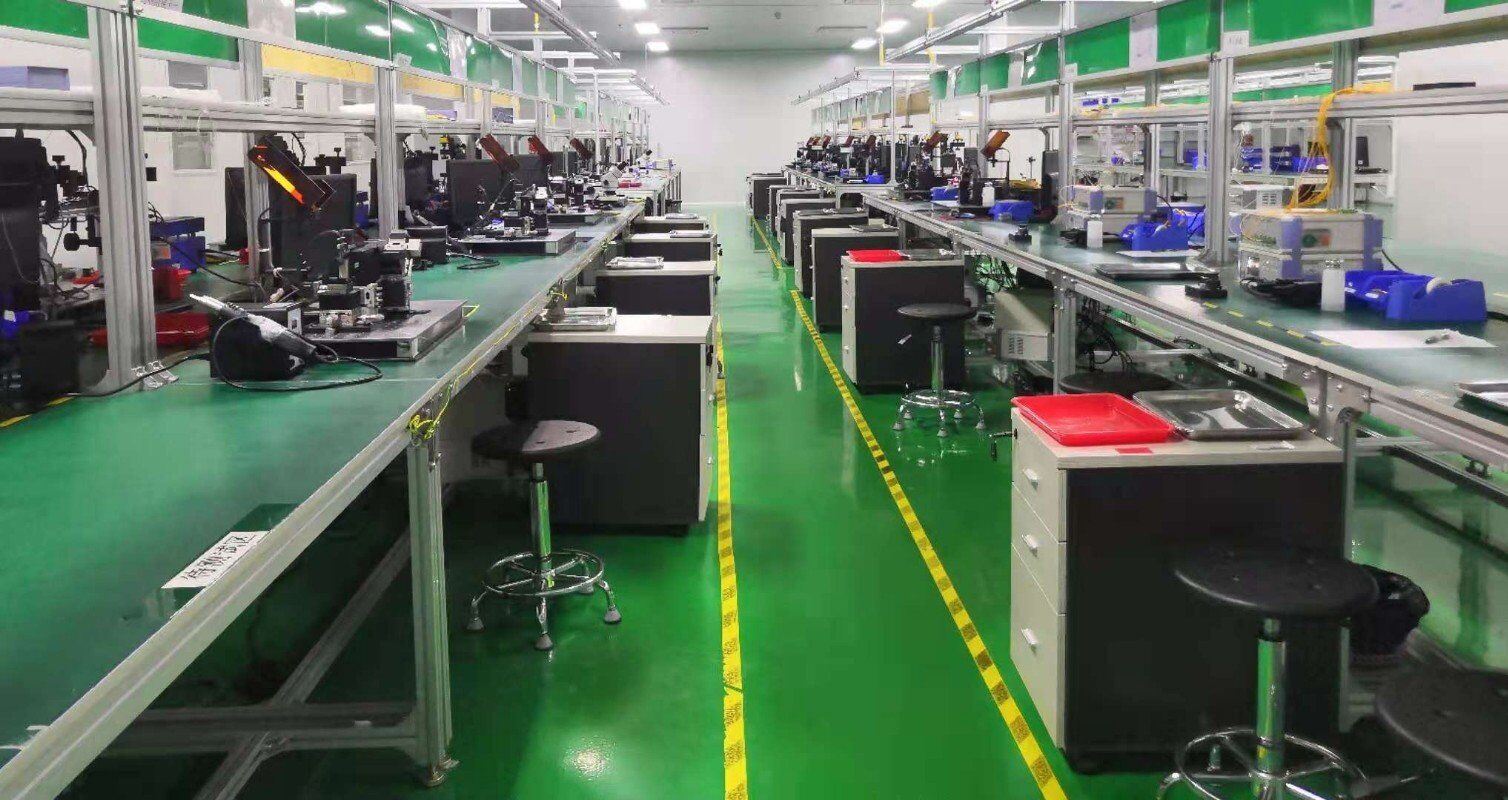

OPTICO 4 WDM gyártósorok
