A PLC-elosztó egy passzív optikai eszköz, amely egy bemeneti optikai jelet több kimeneti optikai jelre tud felosztani, és széles körben használják a passzív optikai szálas hálózatokban. A különböző működési elvek szerint a PLC elosztókat PLC optikai osztókra (sík hullámvezető optikai osztók) és FBT csatolókra (olvadó kúpos optikai osztók) osztják. Ennek a cikknek az a célja, hogy világosabb képet adjon a köztük lévő részletes különbségekről.
Először is, mielőtt megértené a PLC elosztó és az FBT csatoló közötti különbséget, röviden értsük meg ezt a két optikai elosztót.
A PLC elosztó félvezető technológiával készül, és jó megoldást jelenthet nagyobb osztott konfigurációs alkalmazásokhoz. A PLC elosztókat fotolitográfiával állítják elő kvarcüveg hordozón, hullámvezetőkkel, amelyek meghatározott százalékos (ekvivalens) fényt képesek irányítani. Általában a PLC elosztó optikai felosztási aránya 1x2 ~ 1x128/2x128 ~ 2x128/1x3/1x5/1x6/1x9/1x12 stb., Csupaszszálas PLC Splitter (250um), Mini Type PLC Splitter (900um), ABS típus PLC-elosztó, PLC-elosztó ventilátorkészletekkel, LGX típusú PLC-elosztó, 1U paneles PLC-elosztó, ODF-típusú PLC-elosztó és egyéb csomagok.
Az FBT csatoló hagyományos passzív eszközgyártási technológiát alkalmaz, amely két vagy több szálat köt össze, és egy kúphúzó gépen keresztül valósítja meg az olvasztást és a húzást. Mivel az összeillesztett optikai szál viszonylag sérülékeny, az epoxigyantából és szilícium-dioxidból készült üvegcsövet általában az összeillesztett optikai szálon kívül borítják. Ugyanakkor az üvegcsövön kívül egy réteg rozsdamentes acélcső kerül bevonásra, végül szilíciummal lezárva. A technológia kiforrott fejlődésével az FBT csatoló költséghatékonysága egyre magasabb.

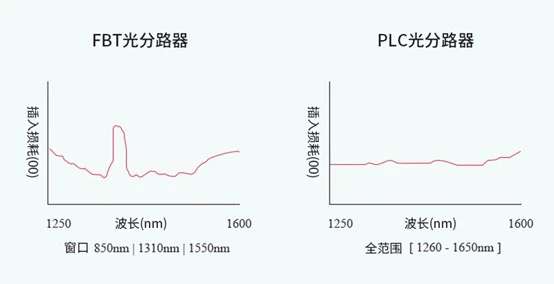

A PLC elosztó működési hullámhossza 1260 nm ~ 1650 nm, és a hullámhossz beállítható több alkalmazási környezet támogatására; míg az FBT optikai osztócsatoló csak három 850 nm/1310 nm/1550 nm hullámhosszt támogat, és más hullámhosszokon nem működik.

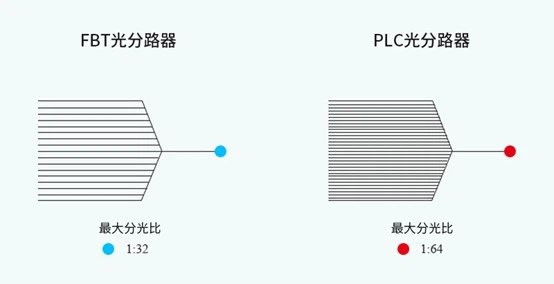

A felosztási arány a bemeneti optikai jel és az optikai elosztó kimeneti optikai jelének arányára vonatkozik. A PLC optikai osztó felosztási aránya akár 1:64, míg az FBT optikai osztóé 1:32. Viszonylagosan a PLC optikai elosztó nagyobb megbízhatóságot biztosít. De az FBT optikai elosztó optikai felosztási aránya változó, és támogatja a testreszabást, például 1:3/1:5/1x6/1:9/1:12, míg a PLC optikai elosztó csak 1xn / 2xN szabványos terméket választhat.

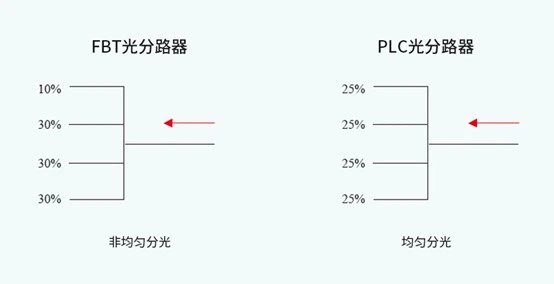

A PLC optikai elosztó egyenlő arányú egyenletes felosztást tud elérni, míg az FBT optikai elosztó több 1x2-es csatlakozásból áll. Hiányzik belőle a jelkezelés, és nem tud egyenletes felosztást elérni. Ráadásul minél nagyobb a felosztási arány, annál rosszabb az egyenletesség, ami befolyásolja az átviteli távolságot.

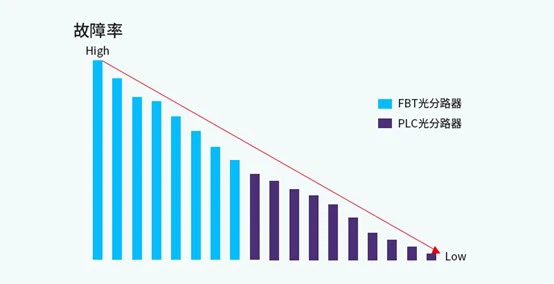

Jelenleg a kiforrott kúpos húzási folyamat csak 1x4-nél kevesebbet tud egyszerre húzni. Ezért, ha a felosztási arány nagyobb, mint 1:8, az FBT csatolónak több mint 7 1x2 csatlakozási csomagra van szüksége, ami hajlamos a hibákra és meghibásodásokra. Ez azt jelenti, hogy minél nagyobb az FBT csatoló felosztási aránya, annál nagyobb a meghibásodási arány. A PLC optikai osztó meghibásodási aránya sokkal kisebb, mint az FBT csatolóé, amint az az alábbi ábrán látható.
A hőmérséklet kulcsfontosságú tényező, amely befolyásolja az optikai eszközök beillesztési veszteségét, ezért a hőmérséklet stabilitása döntő szerepet játszik az eszköz teljesítményében. A PLC-elosztó stabilan tud működni -40~85 fokon, míg az FBT csatoló működési hőmérséklet-tartománya -5~75 fok. Viszonylagosan elmondható, hogy a PLC-osztó szélesebb üzemi hőmérséklet-tartományban rendelkezik. Megőrzi a jó teljesítményt a környezetben is.
A PLC optikai elosztó összetett gyártási folyamattal és magas chipköltséggel rendelkezik; míg az FBT csatlakozó acélból, hőre zsugorodó csövekből és egyéb anyagokból készül. Az alacsony anyagköltségnek és az egyszerű készülékgyártási technológiának köszönhetően viszonylag olcsóbbak az FBT csatlakozók.
Röviden, a PLC elosztónak és az FBT csatolónak megvannak a maga előnyei és hátrányai, az alábbiak szerint:
| Tétel | PLC Splitter | FBT csatoló |
| Előny |
|
|
| Hátrány |
|
|
Általánosságban elmondható, hogy a PLC osztó és az FBT csatoló sok különbséggel rendelkezik a gyártási folyamatban, a működési hullámhosszban, a hőmérsékletben stb., kivéve a hasonló megjelenést és méretet. A PLC elosztó megjelenésétől látható, hogy az optikai elosztó gyártási technológiája nagyot fejlődött az elmúlt években. A hagyományos FBT csatolóval összehasonlítva a PLC elosztó passzív forrás kiváló teljesítménnyel. Optikai komponensek, ha a hálózat nagy teljesítményű, javasoljuk, hogy az FBT optikai elosztó csatoló helyett a PLC elosztót válassza.
