A távközlés területén a behelyezési veszteség a jelteljesítmény elvesztésére utal, amely egy eszköznek az átviteli rendszerbe történő behelyezéséből adódó, általában a csillapításra utal, amelyet a port kimeneti optikai teljesítményének a bemeneti optikai teljesítményhez viszonyított arányának kifejezésére használnak, decibelben (dB) egységként. Nyilvánvaló, hogy minél alacsonyabb a behelyezési veszteség értéke, annál jobb a behelyezési veszteség.
A visszatérési veszteség azt az áramkimaradást jelzi, amely akkor következik be, amikor a jel egy része visszakerül a jelforráshoz az átviteli kapcsolat folytonosságának hiánya miatt. Ez a folytonosság-megszakítás lehet a terminálterheléssel való eltérés, vagy a vonalba helyezett berendezéssel való eltérés. A visszatérési veszteséget könnyebb félreérteni, mivel a visszatérés által okozott veszteség. Valójában magára a hozam elvesztésére utal, vagyis minél nagyobb a hozam elvesztése, annál kisebb a hozam. Ez az átviteli vonal kikötőjében a visszavert hullámteljesítmény és a decibelben lévő beeső hullámteljesítmény arányát jelenti, ami általában pozitív érték. Ezért minél nagyobb a visszatérési veszteség abszolút értéke, annál kisebb a tükröződés, és minél nagyobb a jelátvitel, azaz minél nagyobb az RL érték, annál jobb az optikai csatlakozó teljesítménye.
A közvetlen kapcsolat egy szál jumper a legideálisabb szál út. Ebben az időben, a veszteség a legkisebb, azaz a közvetlen kapcsolat szál interferencia nélkül az A és B végződik. Azonban normál körülmények között, száloptikás hálózatok szükséges csatlakozók eléréséhez modularitás és útvonal szegmentáció. Ezért az ideális alacsony behelyezési veszteség és a magas megtérülési teljesítmény jelentősen veszélybe kerül a következő három ok ból.
1.Végarc minősége és tisztasága
Nyilvánvaló, hogy a szálvégi archibák, mint például a karcolások, gödrök, repedések és részecskeszennyeződés, közvetlenül befolyásolják a teljesítményét, ami nagyobb behelyezési veszteséghez és alacsonyabb visszatérési veszteséghez vezet. Minden olyan rendellenesség, amely akadályozza az optikai jelek továbbítását az optikai szálak között, káros hatással lesz erre a két veszteségre.
2.Positioning eltérés ecsatlakozó ferrule
A fő funkciója az optikai szál csatlakozó, hogy gyorsan csatlakoztassa a két optikai szálak, hogy biztosítsák a pontos összehangolása a két mag, és elérni pontos csikk kapcsolat a két optikai szál vég lapok, úgy, hogy az optikai teljesítmény az adó szál lehet csatlakoztatni a fogadó szál a maximális. Általában minél kisebb a ferrule furat átmérője, annál középre igazította a magpozíciót. Ha a ferrule lyuk nincs teljesen középre, az abban lévő mag természetesen nem lesz teljesen középre. Ezért, ha a magok nincsenek pontosan igazítva, vagyis amikor a csatlakozó ferrule központosítása és elhelyezése eltér, a behelyezési veszteség és a visszatérés idovesztesége nagymértékben érintett lesz.
3.A végarc fizikailag érintkezik a légréssel

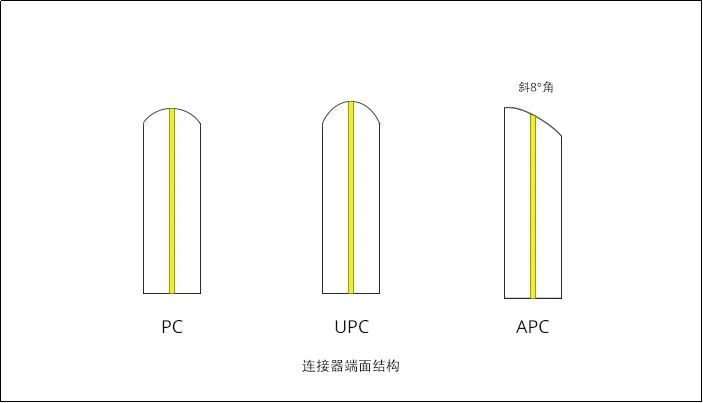

Az optikai szálas csatlakozókat adapterek rögzítik, amelyek fizikai kapcsolatok, de ha nincsenek fizikai kontaktusban, akkor a két csatlakozó érintkezői között rés lesz. Minél kisebb a véglégrés, annál ideálisabb a behelyezési veszteség és a visszatérési veszteség. Az optikai szálas csatlakozó különböző őrlési módszereket használ, és a véglapok közötti légrés is megváltozik. Normál körülmények között az optikai szálas csatlakozók fizikai kontaktussal (PC), szuper fizikai végfelülettel (UPC) és ferde lábon való fizikai érintkezési (APC) köszörülési módszerekkel történő tipikus behelyezési vesztesége kevesebb, mint 0,3 decibel. Ezek közül a UPC csatlakozó a legkisebb felületi veszteséggel rendelkezik a legkisebb végfelületi légrés miatt, míg az APC csatlakozó a legnagyobb visszatérési veszteséget érheti el a ferde szálvégek használata miatt. A megfelelő típusú optikai csatlakozó kiválasztásával jobb optikai átviteli minőséget érhet el.
