OptikaiDevice közöttPackagingProcess
A TOSA és a ROSA csomagolási technológiái főként a TO-CAN koaxiális csomagolást, a pillangócsomagolást, a COB (ChipOnBoard) csomagolást és a BOX csomagolást foglalják magukban.
A TOSA, A ROSA és az elektromos chipek a három rész, amelyek az optikai modulok között a legmagasabb költségaránnyal rendelkeznek, 35%, 23% és 18% -ot jelentenek. A TOSA és a ROSA technikai akadályai főként két szempontból állnak: optikai chip és csomagolási technológia.
Általánosságban elmondható, hogy a ROSA egy osztóval, egy fotodiódával (a fénynyomás feszültségbe váltása) és egy transzimpedancia erősítővel (felerősített feszültségjel) van csomagolva, és a TOSA lézeres vezetővel, lézerrel és multiplexerrel van csomagolva.
A TOSA és a ROSA csomagolási technológiái főként a következőket foglalják magukban:
1) TO-CAN koaxiális csomag;
2) Pillangó csomag;
3) COB (ChipOnBoard) csomag;
4) BOX csomagolás.

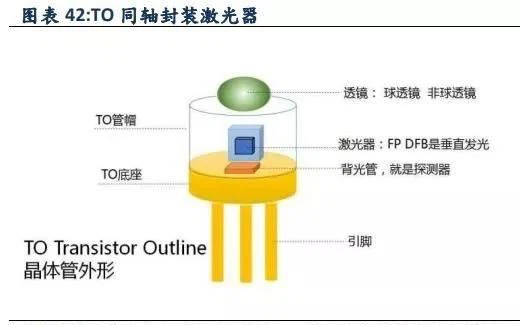

TO-CAN koaxiális csomag: A héj általában hengeres, mivel a kis méret, nehéz építeni a hűtés, nehéz eloszlatni hőt, és nehéz használni a nagy teljesítmény nagy áram, így nehéz használni a távolsági átvitel. Jelenleg a fő alkalmazás is 2.5Gbit / s és 10Gbit / s rövid távú átvitel. De a költség alacsony, és a folyamat egyszerű.

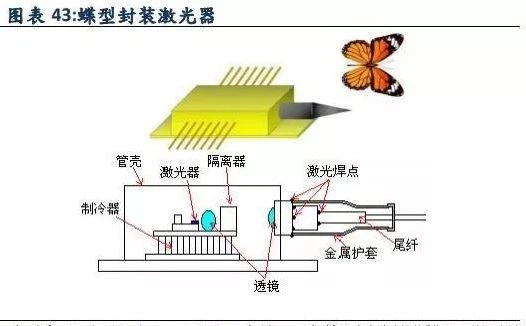

Pillangó csomag: A héj általában egy téglalap alakú paraleleheg, és a szerkezet és a végrehajtási funkciók általában bonyolultabbak. Felszerelhető hűtőszekrényrel, hűtőbordával, kerámia alapblokkal, chippel, termisztorral, háttérvilágítás-ellenőrzéssel, és támogathatja a fenti alkatrészek kötővezetékeit. A ház nagy területű és jó hőelvezetés, és lehet használni átviteli különböző sebességgel és nagy távolságok 80km.

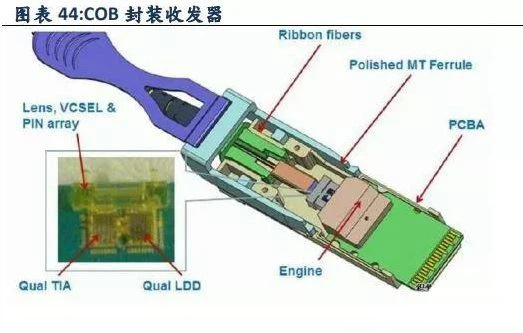

A COB csomagolás chip-on-board csomagolást jelent, és a lézerchipet a PCB hordozóhoz ragasztják, amely miniatürizálást, könnyű súlyt, nagy megbízhatóságot és alacsony költségeket érhet el. A hagyományos egycsatornás 10Gb / s vagy 25Gb / s sebesség optikai modul sfp csomagot használ az elektromos chip forrasztására és a TO csomagolt optikai adó-vevő alkatrészeket a PCB fórumon, hogy az optikai modult képezd. Egy 100Gb / s optikai modul, ha egy 25Gb / s chip, 4 készlet alkatrészek szükségesek. SFP csomagolás használata esetén a hely 4-szeresére lesz szükség. Cob csomagolás integrálja a TIA / LA chip, lézer tömb és vevő tömb egy kis helyet elérni miniatürizálás. A műszaki nehézség az optikai chipfolt (az optikai kapcsolóhatást érintő) pozicionálási pontosságában és a ragasztás minőségében (a jelminőségés a bithibaarány befolyásolásában) rejlik.

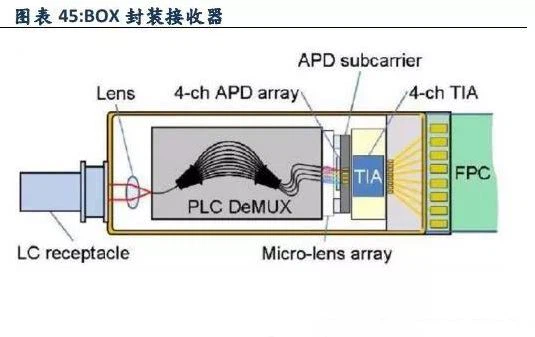

A BOX csomag egy pillangó csomag, használt többcsatornás párhuzamos csomag.
A 25G és az alacsonyabb sebességű optikai modulok többnyire egycsatornás TO vagy pillangó csomagokat használnak, szabványos folyamat- és automatizálási berendezésekkel, valamint alacsony műszaki akadályokkal. Azonban a nagy sebességű optikai modulok sebessége 40G felett, korlátozza az arány a lézer (többnyire 25G), ez elsősorban valósul meg több csatornán keresztül párhuzamosan. Például, 40G valósul meg 4 * 10G, és 100G valósul meg 4 * 25G. A nagy sebességű optikai modulok csomagolása magasabb követelményeket támaszt a párhuzamos optikai tervezés, a nagy sebességű elektromágneses interferencia, a csökkentett méret és a megnövekedett energiafogyasztás hőelvezetési problémáira. Az optikai modulok növekvő sebességével az egycsatornás átviteli sebesség már szűk keresztmetszettel szembesült. A jövőben a 400G és a 800G-ra a párhuzamos optikai tervezés egyre fontosabbá válik.
