MTP/MPO kábelezési rendszer megoldás az adatközpontokhoz

Az adatközpontokban a magas sávszélesség iránti növekvő kereslet miatt a hagyományos rost kábelezési módszerek már nem felelnek meg a nagy sebesség és a nagy sűrűség követelményeinek. Az MTP (multi - szálas csatlakozó) technológia jött létre, és ideális választássá vált az adatközpontokban a hatékony kábelezéshez. A Pre - megszüntetett MTP javítózsinórok (például 12 - mag és 24 mag) megfelelnek a nagy kapacitású rostrendszerek igényeinek, nagy kapacitással, egyszerű telepítésükkel és nagy megbízhatósággal.

• Stabilitás és tartósság

Az MTP -csatlakozók kialakítása hatékonyan csökkenti a jel instabilitásának kockázatát, teljes mértékben javítja annak tartósságát, és megbízható védelmet nyújt az adatátvitelhez.

Az MTP csatlakozó egy egyedi hüvelyes kialakítást alkalmaz, amely hatékonyan csökkenti a jel instabilitásának lehetőségét egy bizonyos programozási folyamat során, ezáltal javítva a hálózati kapcsolatok megbízhatóságát és stabilitását. Ez a tartósság lehetővé teszi az MTP -csatlakozó számára, hogy fenntartsa a jó teljesítményt különféle összetett környezetekben, biztosítsa a hatékony adatátvitelt és csökkentse az instabil jelek által okozott hálózati hibákat.

• Nagy sűrűségű és méretezhetőség

Az MTP -csatlakozók megfelelnek a telekommunikációnak a - fokozatú telcordia szabványoknak, és korlátozott térben képesek befogadni az optikai szálakat. Például egy 1U alváz képes befogadni a 864 optikai szálakat az MTP segítségével, míg a hagyományos LC -csatlakozók csak 144 optikai szálakat tudnak befogadni, ami jelentősen javítja a helyfelhasználást.

Az MTP -csatlakozók megfelelnek a - Grade Telcordia Standard (korábban Bellcore Standard) telekommunikációnak. Több mint tíz éves értékelés után bebizonyosodott, hogy stabilan működhetnek különböző környezetekben, megoldva a több optikai szál kis kapacitású hordozásának problémáját. Például egy 1U alvázban 144 alapkomponens hordozható LC duplex csatlakozásokkal, míg a864 komponensekig MTP -csatlakozókkal szállíthatók. Ez a szám csaknem hatszorosa az előbbiéből, jelentősen javítja az adatközpont kábelezési hatékonyságát és a térfelhasználását, és kielégíti a modern adatközpontok igényeit a magas - sűrűség kábelezéshez.

• Könnyű telepítés és nagy hatékonyság

Pre - A megszüntetett MTP kábelek nagymértékben lerövidítik a telepítési időt, és néhány órán belül több mint 100 optikai szál csatlakozását képesek teljesíteni, csökkentve a munkaerőköltségeket és a telepítés bonyolultságát.

Hálózat telepítésekor, ha 144 optikai szálakat kell megszüntetni és tesztelni, akkor a hálózati telepítőnek egész napot kell töltenie. Az MTP csatlakozóval azonban csak 12 vagy 24 optikai szálakat kell csatlakoztatni a szerszámcsukkal, és a szükséges idő jelentősen csökken. Ezenkívül a - és a - dugóval lejátszható a Pre - telepített kábelekkel, a teljes telepítési folyamat több idő lesz - megtakarítás és aggodalom - ingyenes, egyszerűsítve a működési folyamatot és csökkenti a munkaerőköltségeket. Ugyanakkor a későbbi karbantartási és javítási költségek viszonylag alacsonyak, tovább javítva az egész gazdaságot.

• Készüljön fel a jövőbeni frissítésekre

Az MTP kábelezési megoldás nemcsak a nagy sebességű, például a 40 g és a 100 g közvetlen csatlakozási követelményeknek felel meg, hanem megkönnyíti a régi 10G hálózat sima frissítését egy magasabb - sebességű Ethernet -re, erős kompatibilitással.

Az MTP útválasztási megoldás nemcsak 40 g-40 g, 100 g-100 g, 200 g-200 g és 400 g-400 g közvetlen csatlakozásokra alkalmas, hanem támogatja a hálózati frissítéseket és a felfelé irányuló kapcsolatokat is. Manapság a 10G hálózatok 40 g/100 g/120 g -re történő frissítése az MTP útválasztási rendszerek segítségével, és ez a módszer egy gazdasági és megbízható lehetőség, amely hatékonyan növeli a sávszélesség sebességét. Ezenkívül az MTP kábelezési rendszer támogatja a különböző sebességű eszközök, például a 25G-100G, az 50G-200G/400G, a 100G-400G és a 200G-400G készülékek közötti kapcsolatfelvételt is. Ez a rugalmasság lehetővé teszi az adatközpontok számára, hogy könnyen megbirkózzanak a hálózati követelmények jövőbeni változásaival.

• Strukturált állványkábelezés

Az MTP kábelezés strukturált kialakítása csökkenti a kábelek rendetlenségét, megkönnyítve az adatközpont kezelését és karbantartását, amikor a jövőben bővül, hosszú - kifejezést és hatékony megoldást biztosítva.

Az MTP formázott kábelezés egyértelmű hierarchikus struktúrát biztosít a hálózat számára, és több csatlakozási megoldást biztosít az aggregációs rétegen keresztül, hatékonyan csökkentve a zavarot az adatközpontban. Amikor az adatközpontnak a jövőben bővülnie kell, a formázott MTP kábelezés telepítése segíthet egy hosszú - kifejezés fenntartható rendszermegoldásának felépítésében a növekvő kereslet kielégítése érdekében. Ez a strukturált kábelezési módszer nemcsak javítja a hálózat kezelési hatékonyságát, hanem megkönnyíti a jövőbeni bővítést és frissítéseket, lehetővé téve az adatközpontok számára, hogy rugalmasan reagáljanak a változó piaci igényekre és a technológiai fejlődésre.

• MTP/MPO csomagtartó ugró

Az MTP/MPO csomagtartó jumper egy optikai kábelből, optikai modulból és csatlakozóból áll. Ez a fajta jumper hatékonyan csatlakoztathatja az optikai kábeleket, hogy teljes optikai szál kábelezési struktúrát képezzen. Általában 8, 12, 16, 24, 32, 48 vagy akár 72 - mag optikai szálak befogadására képes. Ez a kialakítás teljes mértékben megfelel a magas - végfelhasználók igényeinek. Sűrűség -vezetékkövetelmények. In practical applications, MTP/MPO trunk jumpers have two main uses: on the one hand, it can be directly used to connect optical modules, such as 40GBASE-SR4/PLR4, 100GBASE-SR4/SR10, 200GBASE-SR8 and 400GBASE- SR8 and other A sebességeszközök csatlakoztatva vannak; Másrészt, ezt a fajtát gyakran használják a vezetékek és panelek telepítéséhez, elősegítve a gyors gerinchálózat-kábeleket nagy sűrűségű környezetben, jelentősen javítva a hálózati elrendezés hatékonyságát. És a kényelem.

Az MTP Branch jumper az elülső - end kialakításon található MTP csatlakozóval van felszerelve, amely hatékonyan több LC -csatlakozóra képes ágazni. A szám 8, 12, 16, 24, 32, 48, 72, 144 és 288 között lehet. Ez a csatlakozási módszer nagyobb rugalmasságot biztosít. A csatlakozó típusa nemcsak az LC -t, hanem az SC -t, az ST -t is választhatja, a felhasználók konvertálhatják a multi - mag ugrási vonalakat simplex vagy duplex csatlakozókká. Az optikai kábeltípusok szempontjából az MTP/MPO javítózsinór felosztható egy - módra és a multi - módra. Az átviteli távolság szintén nagyon rugalmas. Néhány méterről hosszabb távolságig terjedhet. Nagyon alkalmas 10G - 40G, 25G-100G és 10G-re- A 100G hálózat átalakítása biztosítja, hogy a felhasználók stabil hálózati kapcsolatokat érjenek el különböző körülmények között.

• MTP/MPO konverziós ugró

Az MTP konverziós jumper hasonló az MTP ág jumperhez, mivel egy - kialakítású ventilátort is alkalmaz, de végpontjai az MTP csatlakozókhoz vannak csatlakoztatva. Ennek a jumpernek a végpont-csatlakozói különféle alapszámokkal és típusokkal rendelkeznek, amelyek több csatlakozási lehetőséget biztosítanak a 24 core kábelezési rendszer számára, és 24 magot 212 magra, 24 magra, 38 magra és 38 magra képes konvertálni 212 magra, és sok más alkalmazási forgatókönyvre. Ezek a rugalmas csatlakozási lehetőségek lehetővé teszik az adatközpontok számára az eszközök egyszerű és rugalmas csatlakoztatását, valamint a hálózati erőforrások elosztását és bővítését.

Az MTP konverziós javítózsinór, mindkét végén MTP -csatlakozókkal, különféle száloptikai csatlakozási kombinációkat támogat, és alkalmas az összetett hálózati igényekhez.

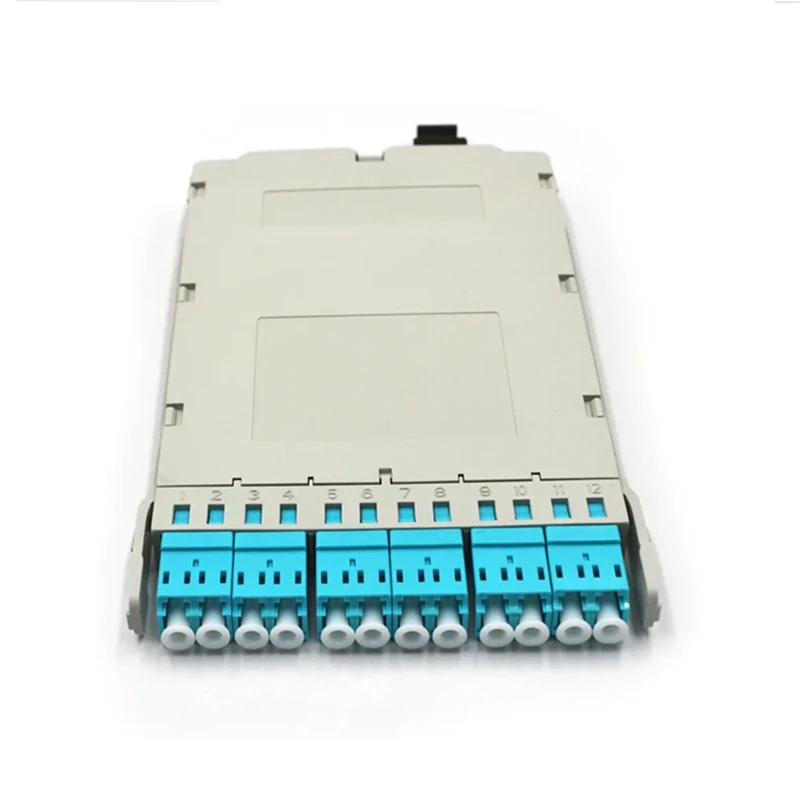

• MTP/MPO adapter és adapter panel

Az MTP kábelezési rendszerben az MTP adapter fontos kiegészítő termék az MTP optikai szál jumper számára. Két fő típus létezik a különböző kulcsirányok szerint: gomling - gomb az UP és a gombra - gomb lefelé. Mindkét típusú adapter alkalmas az MTP jumper vagy a jumperek és a berendezések közötti kapcsolathoz. Ezeket széles körben használják a csomagtartó kábelezési és elosztó dobozok konfigurációjában, és kulcsfontosságú részét képezik az MTP - alapú kábelezési megoldásoknak. Ugyanakkor az MTP játékpanel több csatlakoztatott eszközt képes befogadni, és biztonsági panelrel tervezték, hogy a felhasználók számára magasabb védelmet biztosítson. A Pre - játékok telepítésével a játékpanel nemcsak közvetítőként szolgálhat a gerinchálózat és az ugrók között, hanem stabilabb és kompaktabb hálózati megoldást is kínál, ami jelentősen javítja a hálózat általános teljesítményét.

Az MTP adaptereket és az adapterpaneleket különféle típusú optikai tapaszkábelek csatlakoztatására használják a csatlakozási stabilitás javítása érdekében, és alkalmasak a csomagtartó kábelezési és elosztó dobozokban történő felhasználásra.

• MTP száloptikai elosztó doboz

Az MTP szálas optikai elosztó doboz zárt dobozszerkezetgel rendelkezik, amely általában 12 vagy 24 optikai szálat tartalmaz. Fel van szerelve LC -vel vagy más típusú csatlakozókkal az elülső oldalon, a hátsó MTP csatlakozókkal. Ez a kialakítás lehetővé teszi a gerinckábelben lévő szálak könnyen összekapcsolását a duplex tapaszkábelekkel. Az MTP huzalozási dobozok és az infrastruktúra -konfigurációk kombinációja gyorsan felismerheti a magas - sűrűségű adatközpontok telepítését. Ez megkönnyíti a hibaelhárítást és az újrakonfigurációt a menedzsment folyamat során, biztosítva a teljes hálózati rendszer hatékonyságát és stabilitását.

Az MTP optikai szál eloszlási mezője több optikai szálkonverziós függvényt integrál, hogy támogassa a magas - sűrűség -telepítést és a hibakezelést.

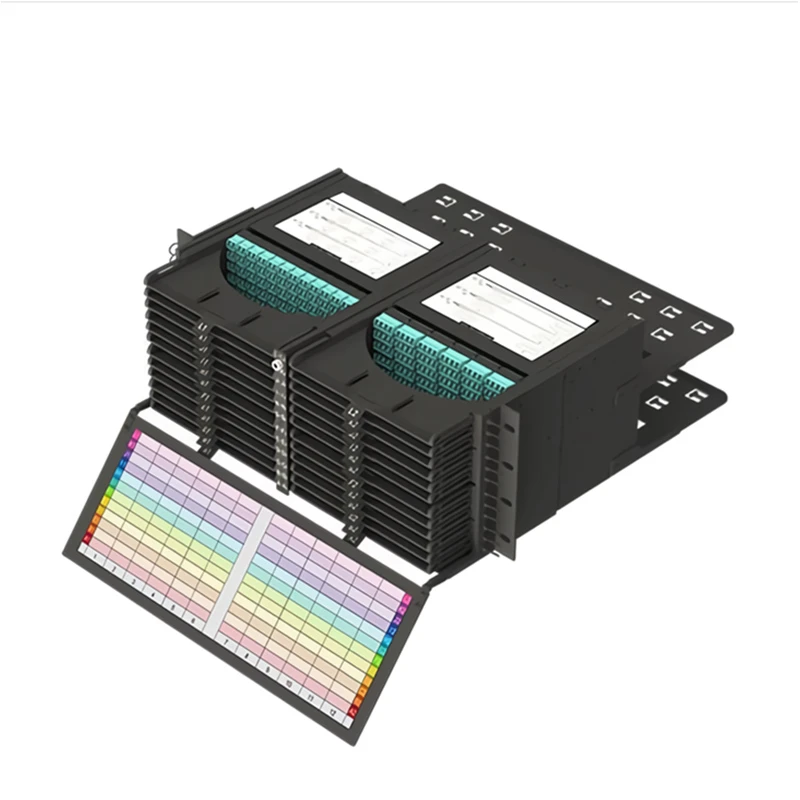

• MTP - LC / MPO - LC Rack Mount Adapter panel

A 96 - rost pre - megszűnt MTP - lc / mpo - LC motor - szerelt sisakpanelet terveztek egy 19 hüvelyk széles javítópultra. Rugalmassága lehetővé teszi a 96 szálas rost közvetlenül az 1U motorba történő telepítését. Ha a 10G-40G vagy a 25G-100G-t csatlakoztatni kell, a felhasználók MTP jumper segítségével csatlakoztathatják a 40 g/100 g kapcsoló portot a panel hátsó portjához, majd a 10 g/25 g berendezést a Duplex LC jumper segítségével csatlakoztatják a panel elülső portjához. Ennek a kialakításnak a hátsó részét rugalmas érzékelő kábelkezelő panel is fel van szerelve, amely nagymértékben leegyszerűsíti a csomagtartó kábelek kezelését, jelentősen javítja a telepítési hatékonyságot és optimalizálja a kábel elrendezését, tovább javítva a hálózati rendszer megbízhatóságát. Karbantarthatóság és méretezhetőség.

Az MTP - LC / MPO - LC Rack - szerelt adapter panel közvetlenül a rackre telepíthető, támogatva a 96 magos optikai szál gyors telepítését és a kábelkezelés egyszerűsítését.

Nyilvánvaló, hogy a 40 g/100 g/200 g/400g adatközpont hálózati telepítés növekvő népszerűségével az MTP kábelezési megoldás, egyedi előnyeivel és rugalmasságával, tökéletesen megfelel a mai adatközpontok magas - sebességének és magas - sűrűségigényének. Ez nemcsak javítja a hálózat stabilitását és méretezhetőségét, hanem jelentősen egyszerűsíti a telepítési és karbantartási folyamatot. Az adatközpontok gyors fejlesztésével az MTP kábelezési rendszerek továbbra is a legjobb választás a magas - sebességű hálózatok csatlakoztatásához, támogatást nyújtanak az adatátvitelhez, valamint a zöld és fenntartható jövőben.
