Mi az a központosított felosztás?
A központosított osztóhálózat olyan hálózat, amelyben az optikai vonali terminál (OLT) és az optikai hálózati egység (ONU) közötti optikai elosztók párhuzamosak, alapvetően "OLT → optikai elosztó → ONU" formában, ahol a felosztási arány a használt optikai elosztók általában 1:64. A központosított osztott hálózati alkalmazásban az optikai elosztó központilag, a központi irodában telepíthető, de az optikai elosztót a szálas költségek megtakarítása érdekében a gyakorlatban általában az OLT és az ONU közé szerelik.
A központi iroda (CO) OLT (Optical Line Terminal) aktív portja egy, a CO-t elhagyó szálhoz csatlakozik/csatlakozik. Ez a szál különböző záróelemeken halad keresztül, hogy elérje a szálelosztó bemeneti portját, amelyet általában egy szekrényben helyeznek el. A központi irodából (CO) kilépő szál az OLT (Optical Line Terminal) aktív portjához csatlakozik vagy csatlakozik. A gyakran szekrényben elhelyezett szálelosztó bemeneti portjához való eljutáshoz ennek a szálnak különböző záróelemeken kell áthaladnia. Ennek a szálelosztónak a kimeneti portja az FTTH elosztó hálózathoz csatlakozik, amely különféle záróelemeken és beltéri/kültéri csatlakozódobozokon vagy ONT-kon (Optical Network Terminal) keresztül csatlakozik a potenciális ügyfelek házaihoz. Ezzel a központosított felosztási architektúrával a PON ezért egy OLT portot köt össze 32 ONT-vel.
Mi az elosztott felosztás?
A központosított felosztási architektúrával ellentétben az elosztott felosztási stratégia nem használ szálelosztókat a központi irodában. Egy külső növényi rost közvetlenül az OLT-porthoz van rögzítve, vagy rá van kötve. A központi iroda közelében az első szintű felosztás (1:4 vagy 1:8) zárásban van beépítve. A központi irodából érkező OLT szál ennek az első szintű szálelosztónak a bemenetére csatlakozik. A szálelosztók második szintjén (1:16 vagy 1:8) található minden elosztó, amely az ügyfél telephelyéhez rendkívül közel található kapocsdobozokban található, 8-16 lakóhelyet képes lefedni. A fent említett első szintű osztók kimeneteiből származó szálak ezeknek a PON osztóknak a bemenetei.
Hogyan válasszunk a központosított felosztás és az elosztott felosztás között?

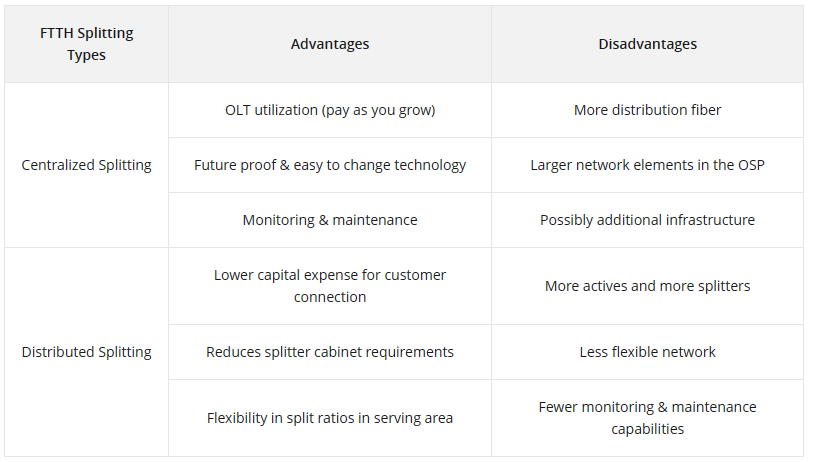

A központosított felosztó és elosztott szétosztó hálózatok előnyeit és hátrányait az alábbi táblázat foglalja össze:
Az FTTH hálózati architektúrát számos változó határozza meg, beleértve az Ön pénzügyi helyzetét és a várható jövőbeni méretezhetőséget. A fogyasztói kör mérete egy másik fontos meghatározó tényező. Az elosztott felosztás ideális lenne számos ügyfél gyors összekapcsolására városi területeken. Mindazonáltal a központosított felosztás előnyösebb, mivel nagyobb rugalmasságot biztosít a távoli vagy ritkán lakott területek számára.
Következtetés
Kérjük, mindig vegye figyelembe a hálózati forgatókönyv minden egyes összetevőjét, mielőtt kiválasztja, hogy melyik felosztási technikát alkalmazza a PON-alapú FTTH-hálózatban. Tekintettel arra, hogy mind a központosított, mind az elosztott osztóhálózatoknak vannak előnyei éshátrányai közül az a legjobb architektúra, amelyik kielégíti a szolgáltató igényeit és elvárásait, miközben csökkenti a tőkeköltségeket, maximalizálja a hosszú távú üzemeltetési költségeket, és olyan hálózatot hoz létre, amely jövőbiztos és nagyobb változtatások nélkül képes alkalmazkodni az új technológiákhoz.
