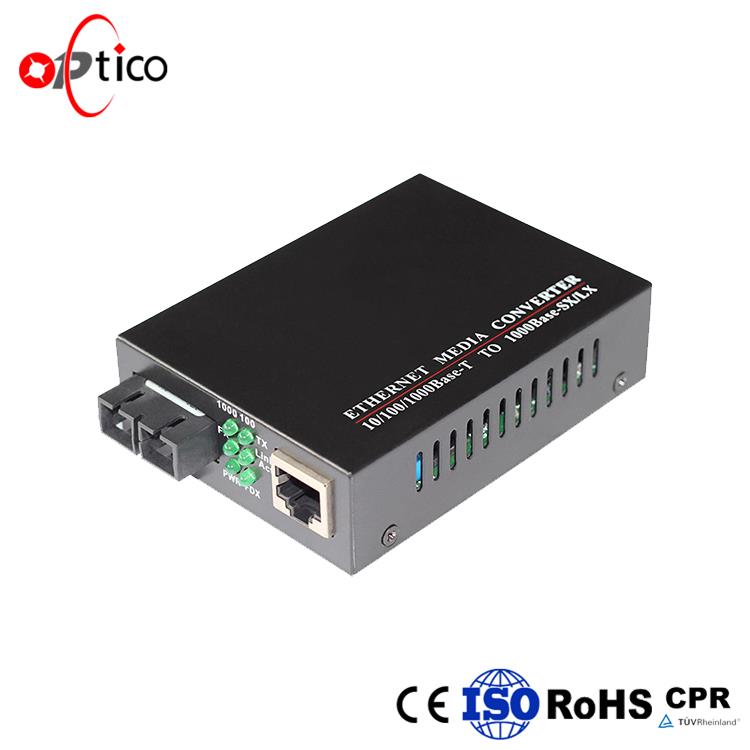

100 / 1000M média konverterek 20km
A termék rövid bemutatása
A 10/100 / 1000M Ethernet médiaátalakító kapcsolási technológiát alkalmaz a médiaátalakítás teljesítése érdekében. Megfelel az IEEE802.3z és az IEEE802.3ab szabványoknak, és kétféle média hálózati kapcsolatot támogat: 10/100 / 1000Base-T és 1000Base-SX / LX. Intervertálja a 10/100 / 1000Base-T csavart pár elektromos jeleit az 1000Base-SX optikai jelekkel, meghosszabbítva a hálózat átviteli távolságát 100 m-től rézkábeleken át 220 m-ig (szálméret: 62,5 / 125μm) / 550 m-ig (szál) méret: 50 / 125μm) száloptikai kábeleken keresztül. Támogatja az átvitelt több módú kettős szálban; egymódú kettős szál, egymódú egyszálas.
kapcsolási technológia a médiakonverzió teljesítéséhez. Megfelel az IEEE802.3z és az IEEE802.3ab szabványoknak, és kétféle média hálózati kapcsolatot támogat: 10/100 / 1000Base-T és 1000Base-SX / LX. Intervertálja a 10/100 / 1000Base-T csavart pár elektromos jeleit az 1000Base-SX optikai jelekkel, meghosszabbítva a hálózat átviteli távolságát 100 m-től rézkábeleken át 220 m-ig (szálméret: 62,5 / 125μm) / 550 m-ig (szál) méret: 50 / 125μm) száloptikai kábeleken keresztül. Támogatja az átvitelt több módú kettős szálban; egymódú kettős szál, egymódú egyszálas.
Media ConverterFő jellemzője:
1. A 10/100 / 1000Base-TX és az 1000Base-SX közötti átalakítás támogatása
2. A full-duplex és a half-duplex támogatása és automatikus érzékelése
3. A csavart érpárú interfészek automatikus keresztkapcsolatának támogatása, a rendszer üzembe helyezésének és telepítésének megkönnyítése
4. Támogatja az extra hosszú VLAN csomagok továbbítását
5. A szolgáltatás minőségének (QoS) támogatása és a VoIP-csomagok továbbításának biztosítása
6. Az STP támogatása redundáns hálózat kialakításához
Műszaki
Paraméter | Leírás |
Hozzáférési mód | 10/100 / 1000Mbps Gigabit Ethernet |
Alapértelmezett | IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-SX / LX gigabites internet, IEEE802.1qVLAN, IEEE802.1p QoS, IEEE802.1d átfogó fa |
Hullámhossz | 850nm / 1310nm / 1550nm |
Átviteli távolság | Két szálas, több üzemmód: 220 m (62,5 / 125 μm) / 550 m (50/125 μm) Kétszálas egymódos: 25/40/60 / 80Km Egyszálas egymódos: 25 / 40Km 5. kategória sodrott pár: 100m |
Kikötő | Egy RJ45 csatlakozó: 5-ös kategóriájú STP / UTP csavart érpárhoz csatlakozik Egy szál port: többmódos SC (szálméret: 50,62,5 / 125µm) Single modeSC / FC (szálméret: 9 / 125µm) |
A megtérés azt jelenti | Média konverzió |
Késleltetés | GG 10; |
BER | GG 10–9 |
MTBF | 100 000 óra |
VEZETTE | PWR (tápegység), FX LINK (optikai összeköttetés), TP LINK1000 (sodrott pár link1000M), TP LINK100 (sodrott pár link 100M), TP ACT (sodrott páros továbbítás) |
Tápegység | AC110-220V - DC5V 2A |
Energiafelhasználás | 5W |
Üzemi hőmérséklet | -10~55ºC |
Működési páratartalom | 5%~90% |
A hőmérséklet fenntartása | -40~70ºC |
A páratartalom fenntartása | 5% ~ 90% nem kondenzáló |
Méretek | 26mm (H) * 70mm (W) * 94mm (D) (külső tápegység) |
30mm (H) * 110mm (W) * 140mm (D) (belső tápellátás) |
TelepítéseMedia Converter:
1. Interfész
RJ-45 interfész
Az átviteli közeg CAT5 csavart érpárat alkalmaz, jellemző hossza 100 méter. Funkciója az átmenő vezeték és a keresztvezeték automatikus azonosítása
Szálas felület
Az SC / ST optikai interfész duplex módú, két interfészt tartalmaz, nevezetesen TX és RX. Ha az optikai adó-vevő két készletét összekötjük vagy összekapcsoljuk a szálas interfésszel történő kapcsoláshoz, akkor a szál keresztkötésben van, nevezetesen&"TX-RX GG",&"RX-TX GG" (közvetlen csattanás egyetlen optikai szálhoz).
2. Csatlakozás
Az RJ-45 interfésszel rendelkező hálózati eszköz (munkaállomás, hub vagy kapcsoló) csavart érpáron keresztül csatlakozik az optikai adó-vevő RJ-45 aljzatához. És a több / egymódos szál az optikai adó-vevő SC / ST szál interfészéhez csatlakozik. Thenswitchon. A megfelelő LED világít a megfelelő csatlakoztatás érdekében. (A LED jelzőlámpát lásd az alábbi táblázatban)
FigyelmeztetésekMedia Converter:
1. Ez a termék beltéri alkalmazásra alkalmas.
2. Helyezze fel a rost felület porvédő burkolatát, ha nem használja.
3. Tilos szabad szemmel bámulni a TX szálátvitelt.
4. Egyetlen optikai szálas adó-vevőt kell használni párban (lásd a mellékelt melléklet leírását a szállításkor).
Hibaelhárítás:
1. Az eszköz nem egyezik. Kérjük, válassza ki a megfelelő hálózati eszközt a termék átviteli sebességének megfelelően (10Mbps vagy 100Mbps vagy 1000Mbps), ha más hálózati eszközökhöz (hálózati kártya, hub, kapcsoló) csatlakozik.
2. A vezeték vesztesége nagy a szálkábelezés során. A csatlakozódugasz és a szálforrasztó hegesztés túlzott vesztesége és a túlzott közbenső csomópontok túlzott veszteséget vagy rendellenes működést okozhatnak.
