Napjaink gyorsan fejlődő hálózati infrastruktúrájában a Small Form-factor Pluggable Plus (SFP+) modulok döntő szerepet játszanak a nagy sebességű adatátvitel elősegítésében. Ezeket a modulokat széles körben használják különféle hálózati eszközökben, például kapcsolókban, útválasztókban és szerverekben, lehetővé téve a különböző hálózati szegmensek optikai vagy rézkábeleken keresztüli csatlakoztatását. SFP+ modul beszállítóként megértjük az SFP+ modulok állapotának figyelésének fontosságát a hálózatok megbízható és hatékony működésének biztosítása érdekében. Ebben a blogbejegyzésben megvitatjuk, hogyan lehet nyomon követni az SFP+ modulok állapotát a hálózatban.
Az SFP+ modulok megértése
Mielőtt belemerülne a felügyeleti folyamatba, elengedhetetlen az SFP+ modulok alapvető ismerete. Az SFP+ egy kompakt, üzem közben csatlakoztatható adó-vevő modul, amely akár 10 Gbps adatátviteli sebességet is támogat. Rugalmas és költséghatékony megoldást kínál a hálózattervezők számára, lehetővé téve számukra a hálózatok egyszerű frissítését anélkül, hogy a teljes infrastruktúrát le kellene cserélni. Az SFP+ modulok különféle típusú száloptikai és rézkábeleket támogatnak, rugalmasságot biztosítva a hálózat kiépítésében.
Az SFP+ modulok figyelésének fontossága
Az SFP+ modulok állapotának figyelése több okból is kulcsfontosságú. Először is, segít a lehetséges problémák korai felismerésében, mint például a jelromlás, a kapcsolati hibák vagy a hőmérsékleti anomáliák. A problémák korai felismerésével a hálózati rendszergazdák proaktív intézkedéseket tehetnek a hálózati leállások megelőzésére és az üzleti műveletek folytonosságának biztosítására. Másodszor, a felügyelet értékes betekintést nyújt az SFP+ modulok teljesítményébe, lehetővé téve a hálózati rendszergazdáknak a hálózati erőforrások optimalizálását és a jövőbeli frissítések tervezését. Végül segít csökkenteni a karbantartási költségeket azáltal, hogy lehetővé teszi a célzott hibaelhárítást és a hibás modulok cseréjét.
Monitoring módszerek
Számos módszer áll rendelkezésre az SFP+ modulok állapotának figyelésére a hálózatban. Ezek a módszerek nagy vonalakban hardver- és szoftver-alapú monitorozásra oszthatók.
Hardver alapú megfigyelés
A hardver alapú felügyelet dedikált megfigyelőeszközök vagy beépített felügyeleti képességekkel rendelkező hálózati berendezések használatát foglalja magában. Néhány elterjedt hardver alapú megfigyelési módszer:
- Beépített LED-ek: A legtöbb SFP+ modul állapotjelző LED-ekkel van felszerelve, amelyek jelzik a kapcsolat állapotát, az adási teljesítményt és a vételi teljesítményt. Ezek a LED-ek gyors és egyszerű módot biztosítanak az SFP+ modulok alapállapotának ellenőrzésére. Például a zöld LED jelzi a sikeres összekapcsolást, míg a borostyánsárga vagy piros LED jelezheti a problémát.
- Hálózatkezelő rendszerek (NMS): Az NMS platformok segítségével monitorozható az SFP+ modulok állapota a hálózatban. Ezek a rendszerek adatokat gyűjtenek és elemzik a különböző hálózati eszközökről, beleértve az SFP+ modulokat is, és központi nézetet biztosítanak a hálózat állapotáról. Az NMS platformok riasztásokat és értesítéseket is generálhatnak, ha bizonyos feltételek teljesülnek, például alacsony átviteli teljesítmény vagy magas hőmérséklet.
Szoftver alapú monitorozás
A szoftver alapú felügyelet magában foglalja az SFP+ modulok állapotának figyelésére szolgáló szoftvereszközök használatát. Néhány elterjedt szoftver alapú megfigyelési módszer:
- Menedzsment információs bázisok (MIB): A MIB-ek olyan adatbázisok, amelyek információkat tartalmaznak a hálózati eszközök állapotáról és teljesítményéről. Az SFP+ modulok saját MIB fájlokkal rendelkeznek, amelyek felhasználhatók olyan információk lekérésére, mint az adási teljesítmény, a vételi teljesítmény, a hőmérséklet és a feszültség. A hálózatkezelő szoftver ezeket a MIB fájlokat használhatja az SFP+ modulok állapotának távoli megfigyelésére.
- Parancssori interfészek (CLI-k): Sok hálózati eszköz támogatja a CLI-ket, amelyek lehetővé teszik a hálózati rendszergazdák számára az SFP+ modulok állapotának figyelését. Az olyan parancsok használatával, mint a „show interface transceiver”, a rendszergazdák részletes információkat kérhetnek le az SFP+ modulokról, beleértve azok állapotát, teljesítményszintjét és hőmérsékletét.
Monitoring paraméterek
Az SFP+ modulok állapotának figyelésekor több paramétert is figyelembe kell venni. Ezek a paraméterek értékes betekintést nyújtanak az SFP+ modulok teljesítményébe és állapotába. Néhány fontos megfigyelési paraméter:
- Erőátvitel: Az SFP+ modul átviteli teljesítménye az adatátvitel során kibocsátott optikai vagy elektromos teljesítmény mennyiségére vonatkozik. Az adási teljesítmény figyelése segít annak biztosításában, hogy a modul a megadott teljesítménytartományon belül működjön. Az alacsony adási teljesítmény a jel romlásához és a kapcsolat meghibásodásához vezethet, míg a magas adási teljesítmény károsíthatja a vevőt.
- Kapjon teljesítményt: Az SFP+ modul vételi teljesítménye az adatok fogadásakor kapott optikai vagy elektromos teljesítmény mennyiségére vonatkozik. A vételi teljesítmény figyelése segít abban, hogy a modul erős és stabil jelet kapjon. Az alacsony vételi teljesítmény az optikai kábel vagy az adó problémáját jelezheti, míg a magas vételi teljesítmény károsíthatja a vevőt.
- Hőmérséklet: Az SFP+ modul hőmérséklete jelentős hatással lehet a teljesítményére és élettartamára. A hőmérséklet ellenőrzése segít annak biztosításában, hogy a modul a megadott hőmérsékleti tartományon belül működjön. A magas hőmérséklet a modul túlmelegedését okozhatja, ami a jel romlásához és idő előtti meghibásodásához vezethet.
- Feszültség: Az SFP+ modul feszültsége a hálózati eszköztől kapott elektromos teljesítményre vonatkozik. A feszültség figyelése segít abban, hogy a modul megfelelő tápellátást kapjon. Az alacsony feszültség a modul hibás működését okozhatja, míg a magas feszültség károsíthatja a modult.
Eszközök és technológiák
Számos eszköz és technológia áll rendelkezésre a hálózatban lévő SFP+ modulok állapotának figyelésére. Ezek az eszközök és technológiák átfogó és hatékony módot biztosítanak az SFP+ modulok teljesítményének és állapotának nyomon követésére. Néhány népszerű eszköz és technológia:
- SolarWinds hálózati teljesítményfigyelő: A SolarWinds Network Performance Monitor egy hatékony hálózatfigyelő eszköz, amellyel a hálózatban lévő SFP+ modulok állapota figyelhető meg. Valós idejű megfigyelést, riasztásokat és jelentéseket biztosít, lehetővé téve a hálózati rendszergazdák számára a problémák gyors azonosítását és megoldását.
- Nagios: A Nagios egy nyílt forráskódú hálózatfigyelő eszköz, amellyel az SFP+ modulok állapota figyelhető meg. Rugalmas megfigyelési lehetőségeket biztosít, beleértve az egyéni paraméterek figyelését és a riasztások generálását bizonyos feltételek alapján.
- Cisco Prime infrastruktúra: A Cisco Prime Infrastructure egy hálózatfelügyeleti platform, amely a Cisco SFP+ modulok állapotának figyelésére használható. Központi nézetet biztosít a hálózati állapotról, beleértve az SFP+ modulok állapotát, és lehetővé teszi a hálózati rendszergazdák számára a hálózati eszközök kezelését és konfigurálását.
Legjobb gyakorlatok
Az SFP+ modulok hálózaton belüli hatékony felügyelete érdekében a következő bevált gyakorlatokat kell követni:
- Rendszeres Monitoring: Az SFP+ modulok rendszeres felügyelete elengedhetetlen a lehetséges problémák korai felismeréséhez. A hálózati rendszergazdáknak felügyeleti ütemtervet kell létrehozniuk, és rendszeres ellenőrzéseket kell végezniük az SFP+ modulok állapotának és teljesítményének biztosítása érdekében.
- Alapállapot létrehozása: Az SFP+ modulok teljesítményének alapértékének meghatározása fontos a rendellenes viselkedés azonosításához. Az SFP+ modulok teljesítményének időnkénti figyelésével a hálózati rendszergazdák alapvonalat hozhatnak létre a normál működéshez, és észlelhetik az ettől az alapvonaltól való eltéréseket.
- Figyelmeztetés konfigurációja: A kritikus paraméterekre, például alacsony átviteli teljesítményre, magas hőmérsékletre és kapcsolati hibákra vonatkozó riasztások konfigurálása fontos a lehetséges problémák időben történő értesítése érdekében. A hálózati rendszergazdáknak riasztásokat kell beállítaniuk a hálózatuk speciális követelményei alapján, és gondoskodniuk kell arról, hogy azonnal értesítsék őket, ha riasztást váltanak ki.
- Dokumentáció: Az SFP+ modulok részletes dokumentációjának karbantartása, beleértve a telepítés dátumát, helyét és teljesítménytörténetét, fontos a hatékony megfigyeléshez és hibaelhárításhoz. A hálózati rendszergazdáknak nyilvántartást kell vezetniük a hálózat összes SFP+ moduljáról, és rendszeresen frissíteniük kell a dokumentációt.
Következtetés

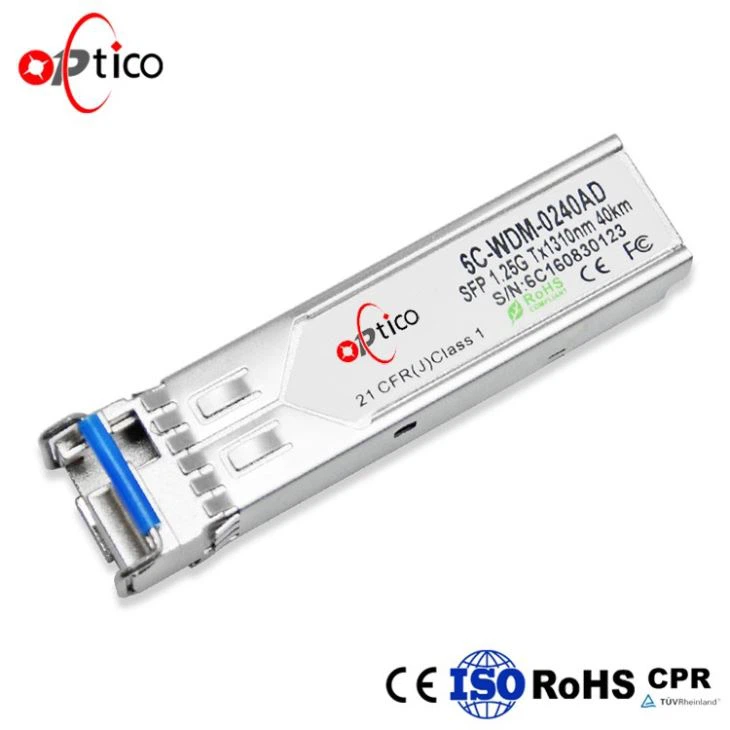

Az SFP+ modulok állapotának monitorozása a hálózatban kulcsfontosságú a hálózatok megbízható és hatékony működésének biztosításához. Hardver- és szoftveralapú megfigyelési módszerek kombinációjával, a kulcsparaméterek figyelésével és a bevált gyakorlatok követésével a hálózati rendszergazdák hatékonyan felügyelhetik az SFP+ modulok teljesítményét és állapotát. SFP+ modul beszállítóként kiváló minőségű SFP+ modulok széles választékát kínáljuk, beleértve a100 m-es DOM-modul kompatibilis Cisco QSFP-100G-SR4-S,100G LR4 QSFP adó-vevő optikai szál 100G 1310nm 10KM SMF 100GB SFP, és40G BASE-SR4 QSFP+ 850nm 150m MTP(MPO) adó-vevő. Ha SFP+ modulok vásárlása iránt érdeklődik, vagy kérdése van az SFP+ modulok felügyeletével kapcsolatban, kérjük, forduljon hozzánk bizalommal további megbeszélések és beszerzési tárgyalások céljából.
Hivatkozások
- Cisco Systems, Inc. „Cisco SFP+ adó-vevők”.
- Juniper Networks, Inc. „Juniper Networks SFP+ modulok”.
- IEEE. "IEEE szabványok Ethernethez."
